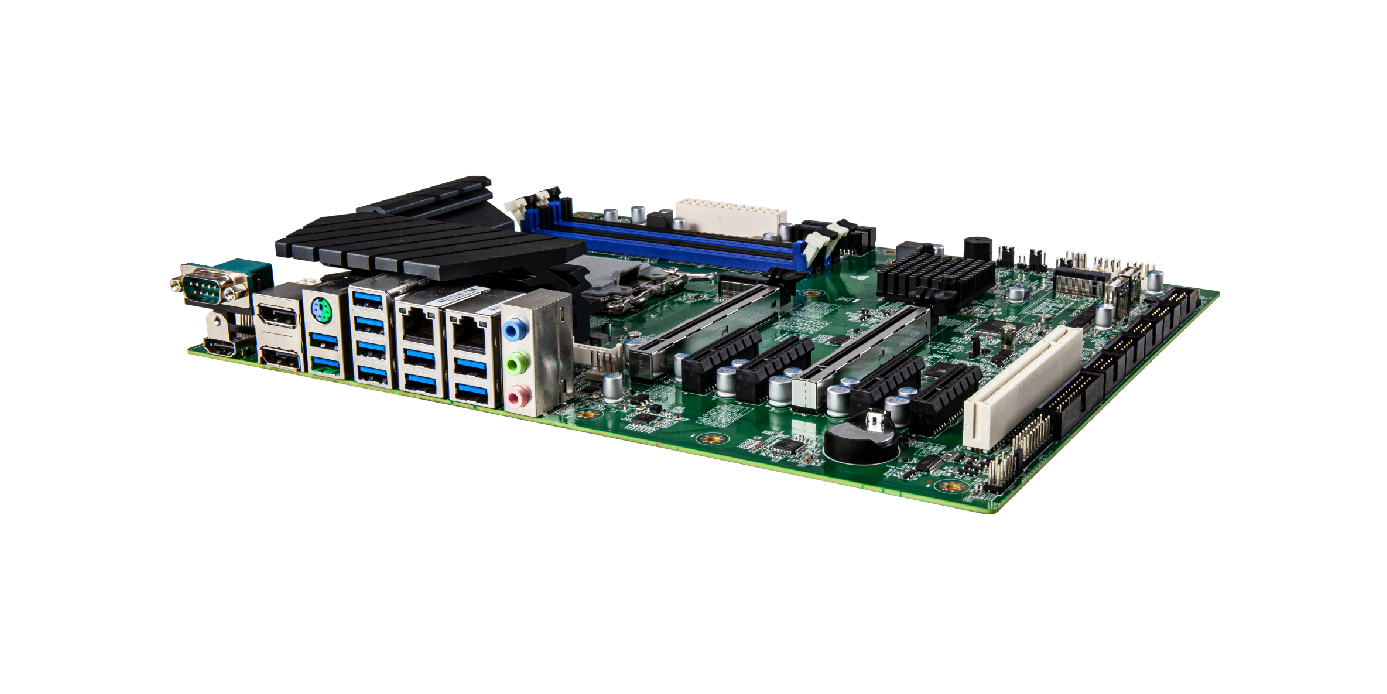

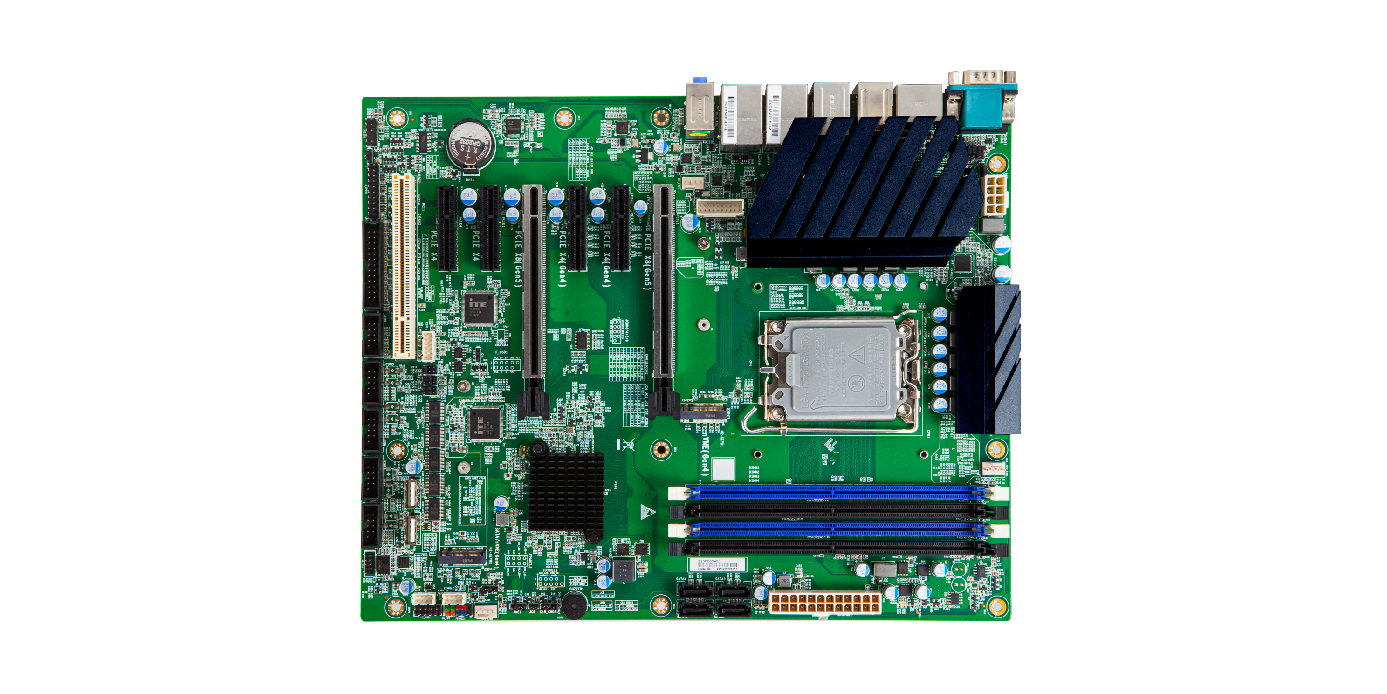

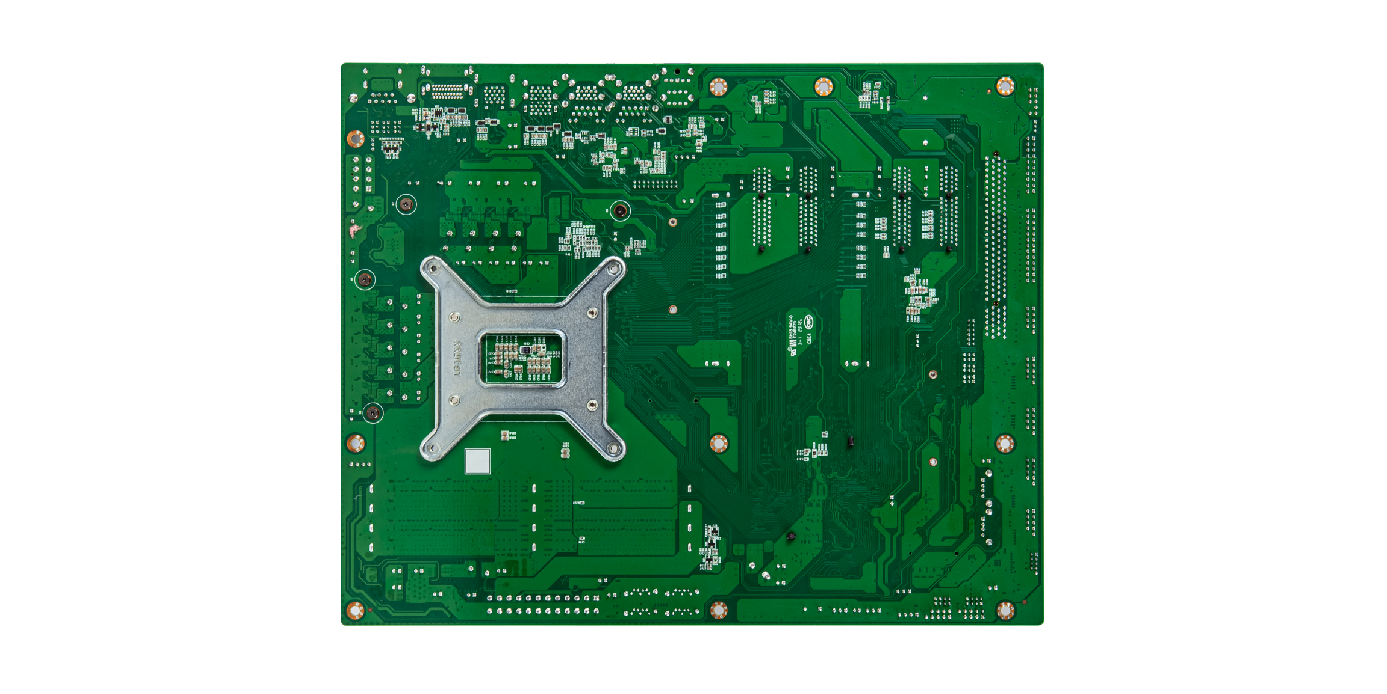

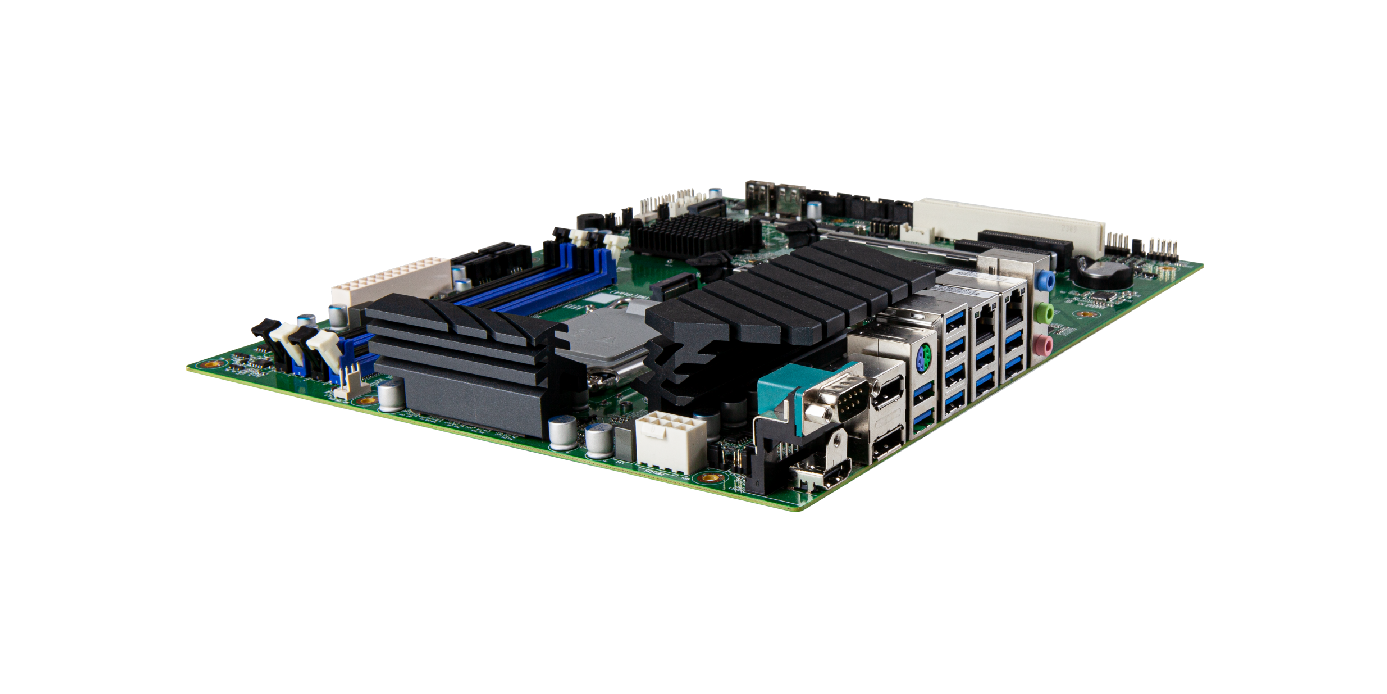

AIoT0-W680D

标准ATX工业主板

AIoT0-W680D主板是一款标准ATX结构的工业大母板，，，，，，，具备富厚的外部接口，，，，，，，能普遍应用人工智能深度学习、机械视觉（如自动化检测、图像自动剖析处置惩罚）、自动化生产及检测。。。。。。。。

?: 支持LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列) TDP高达125W，，，，，，，i5以上支持vPro

?: 4条DDR5U-DIMM插槽最大支持128GB

?: 5条PC1e扩展槽可扩展多达22个干兆网口

?: 10个USB3.2高速接口可毗连工业相机

?: 四显/4SATA/2GbE/14USB/6COM/1PC/6PCIe

?: 接纳高Tg品级的PCB板材，，，，，，，包管宽温稳固

?: 工业级IO防护器件，，，，，，，阻断ESD和浪涌，，，，，，，包管系统稳固可靠

?: 优化的接口和扩展结构有用规避干预，，，，，，，利便行业用户扩展

?: 支持双 GPU 卡扩展，，，，，，，为AI和MV应用赋能

留言咨询营业咨询

规格比照

规格参数

CPU	支持LGA1700封装Gen12&13&14 i9/i7/i5/i3 CPU(不支持G系列),TDP高达125W，，，，，，，i5以上支持vPro
芯片组	Intel? W680芯片组
内存	4根DDR5 UDIMM内存插槽, 支持双通道,支持ECC内存,单根32GB,最大支持128GB 搭配12代CPU插两条最高支持DDR5-4800(玄色),插4条最高支持DDR5-4000；；；；；；搭配13&14代CPU插两条最高支持DDR5-5600(玄色),插4条最高支持DDR5-4000.
显示控制器	Intel CPU集成显示控制器(依据所配CPU差别)
显示接口	四显示输出DP+DP+HDMI+DVI-D, 支持自力四显模式 HDMI：38402160@60Hz；；；；；；DP：51202160@60Hz；；；；；；DVI-D：1920*1080@60Hz
存储	4个SATA 3.0 (6 Gb/s) Ports，，，，，，，支持 SATA Raid 0/1/5/10 2个M.2 2242/2280 Key-M支持Nvme (M2-KEYM2支持SATA/Nvme自顺应)
音频	后IO支持 MIC-In, Speaker-Out, Line-In三孔音频，，，，，，，板内预留前面板音频插针F_Audio
网络	2个Intel高速以太网口: LAN1: i226-LM/V2.5Gb; LAN2: i219V
USB	10个USB3.2 Type A (其中2个10Gb , 8个5Gb)，，，，，，，4个USB2.0 机箱前面板USB插针 F_USB1与F_USB2为二选一顺应两种差别间距插头的机箱线材
并口	一个并口
串口	6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)
键盘鼠标接口	1 PS/2键盘和鼠标，，，，，，，后IO上的二合一毗连器
数字I/O	16 位数字 I/O，，，，，，，提供电源和地，，，，，，，+5V 电平
LPC/eSPI	1个eSPI总线 (2x6Pin可扩四个串口）
TPM接口	板载加密芯片 SLB9670，，，，，，，支持TPM2.0
电源	ATX电源供电，，，，，，，支持ATX/AT开关机模式机箱前面板接口FPANEL1与FPANEL2为二选一顺应两种差别间距插头的机箱线材
扩展总线	2PCIe5.0 x16插槽(x8信号)，，，，，，，最大数据带宽32GB/s；；；；；； 2PCIe4.0 x4插槽，，，，，，，最大数据带宽8GB/s 2PCIe3.0 x4插槽，，，，，，，最大数据带宽4GB/s 1标准 PCI 插槽(32bit)
事情温度和湿度要求	-10℃～60℃，，，，，，，相对湿度0%～90%,无凝聚，，，，，，，气压85~105kPa
非事情温度和湿度要求	-40℃～85℃，，，，，，，相对湿度0%～90%,无凝聚，，，，，，，气压85~105kPa
Watch Dog	255级可编程秒/分，，，，，，，支持超时中止或系统复位
BIOS	AMI UEFI BIOS
操作系统	Win10 x64，，，，，，，Win11 x64，，，，，，，Linux （ubuntu22.04）
PCB尺寸（LxW）	305mm X 244mm
